常使用精密蝕刻件的朋友，一定會(huì)知道，在蝕刻行業(yè)中的精密蝕刻件類似的產(chǎn)品，大部分都會(huì)有個(gè)廣泛的技術(shù)難點(diǎn)，那就是堵孔和盲孔現(xiàn)象，在這里，同進(jìn)小編就來(lái)給大家分析一下，發(fā)生這種情況的原因有哪些，可供大家參考。

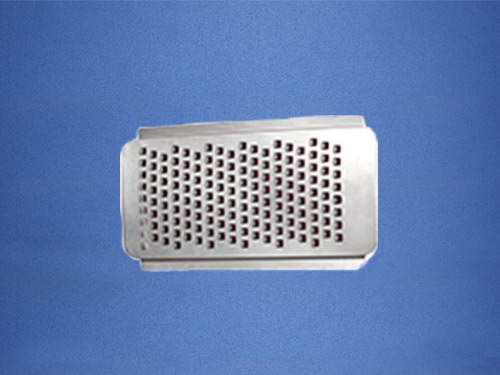

一般精密蝕刻件發(fā)生堵孔或盲孔的現(xiàn)象，大部分都是發(fā)生在密集型的蝕刻網(wǎng)加工產(chǎn)品中，由于密集孔加工產(chǎn)品孔徑及其細(xì)微，蝕刻菲林經(jīng)過(guò)曝光顯影后的效果很難檢查全面，會(huì)有部分曝光和顯影不良的現(xiàn)象產(chǎn)生，所以經(jīng)過(guò)蝕刻后就會(huì)有部分的堵孔或是盲孔不良現(xiàn)象。通常是零散的出現(xiàn)，一般的堵孔或盲孔率會(huì)在5-8%左右，客戶也會(huì)接受，如果是大面積的堵孔或是盲孔發(fā)生那就是生產(chǎn)不良了，是客戶不能接受的，判定為不良報(bào)廢品。產(chǎn)生這種不良的原因還有一方面就是無(wú)塵室的凈化級(jí)別達(dá)不到既定標(biāo)準(zhǔn)，有粉塵吸附到油墨中所產(chǎn)生的不良。還有一個(gè)問(wèn)題就是翹膜問(wèn)題，所謂的翹膜只是蝕刻行業(yè)內(nèi)部的一種說(shuō)法，也就是在蝕刻過(guò)程中，不需要被蝕刻的區(qū)域進(jìn)入了化學(xué)藥水而導(dǎo)致的表面微腐蝕的現(xiàn)象，一般呈現(xiàn)的是表面一層發(fā)白的現(xiàn)象，有點(diǎn)粗糙感。這種現(xiàn)象產(chǎn)生的原因一般是金屬表面除油不干凈所導(dǎo)致的感光油墨涂布或是感光膜的附著力降低所產(chǎn)生的。
